Khi thiết kế mạch chắc hẳn tất cả mọi người đều muốn mạch của mình thật gọn gàng, chính xác, đẹp mắt... nhất có thể. Và AD đã giúp chúng ta làm được điều đó với công cụ 3D view. Ở thread Share - 3d Lib For Altium Design( Thư Viện 3d Cho Altium Design) | Mechatronics
Cộng đồng Cơ điện tử Việt Nam mình đã share bộ thư viện có tích hợp sẵn 3D, nhưng những linh kiện chưa có thì làm cách nào??? Tut này chúng ta sẽ bàn về việc đó
Giả sử bạn là người mới học arm cortex M3, STM là lựa chọn của bạn! Các bạn tìm trong thư mục cài AD và trong thư mục thư viện( ở đâu đó ổ C, mình ko sài nên ko để ý lắm) chắc chắn không có (đã check nhé, nếu cài bản 10 trở lên ). Tuy nhiên AD có 1 kho thư viện khổng lồ được update từng ngày vì thế khỏi lo nhé .Đầu tiên vào trang chủ Altium -> Product -> Alitum Designer -> AlitumLive Content Store -> Unified Components-> Search : (STM32F103VET6 lấy em này làm ví dụ nhé)
Sẽ chỉ ra 1 sản phẩm của hãng STM như hình sau:
Các bạn theo link download về, giải nén ra 1 folder nào đó và sẽ thấy thư viện của STM.
Mở Alitum Designer,File-> Open-> (Ctrl+ O) Chọn tới folder đã giải nén, như hình vẽ:
Xuất hiện cửa sổ pop up:
Trong mục project sẽ xuất hiện 2 file ( sch và pcb) của thư viện tích hợp sau khi được tách ra:
Vào mục SCHLibrary và PCBLibrary
copy 2 file sch của con VET6 và footprint của nó ( LQFP 100)
SCHLibrary copy
PCBLibrary copy
vào thư viện của mình.Tới đây các bạn đã có thư viện (sch và pcb) cho con STM32F103VET6 của riêng mình.
Ngoài luồng tí :Nếu các bạn thắc mắc tại sao có 3 cái footprint LQFP100 mà mình lại chọn cái LQFP100_L ??? Học STM32 đi sẽ hiểu ngay thôi . Đây có thể là cách mà mình là người duy nhất làm, vì mình lười, không đủ kiên nhẫn để tạo cả lib bên schematic và footprint, ngoài ra còn 1 lý do nữa là làm cách này ta sẽ có thư viện chuẩn tới từng chi tiết vì đây là thư viện do chính hãng STM cung cấp cho AD . Chắc ai cũng muốn lười rồi ấy nhỉ
Công việc cuối cùng là kiếm thư viện 3D cho em nó

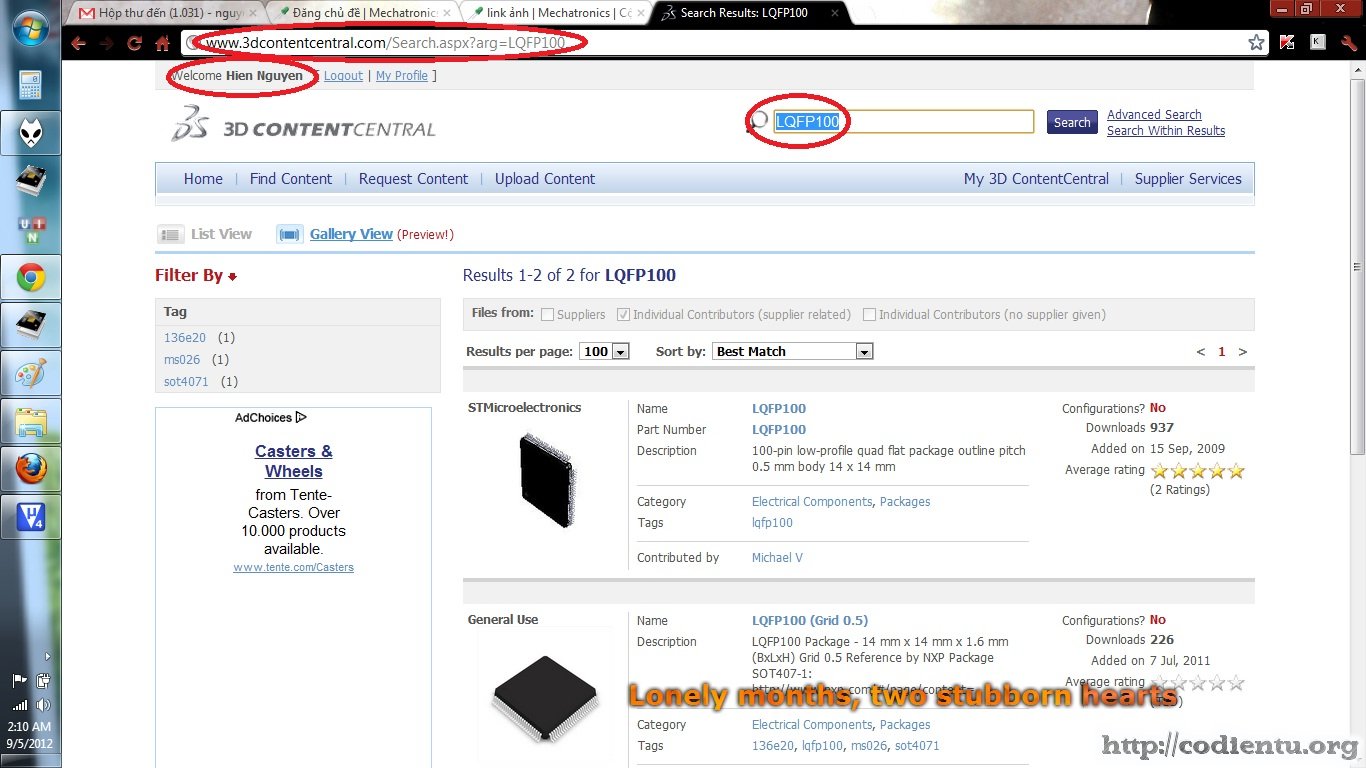

Lên http://www.3dcontentcentral.com và search cụm từ LQFP 100, nhớ phải create account nhé, nhưng download free 100%, nhớ vote (rate) cho mấy đồng chí ấy chịu khó up thêm nhé
Click vào cái thích và download với định dạng .step
Vào Place -> 3D body ( or bấm P B ) để add 3D cho linh kiện, cửa sổ hiện ra chọn Generic Step Model và chọn Embed Step Model một cửa sổ hiện ra chọn tới file .step ta mới down về ( nhớ giải nén mới thấy file .step) và ENTER
Linh kiện 3D hiện ra và chúng ra dùng chuột để chỉnh nó vào đúng với vị trí chân ( 3D và footprint khớp nhau). Dùng phím Space ( cách) để xoay, nếu chiều cao, các chiều của nó không khớp, ấn TAB để hiện lên bảng thông số ( x, y , z, high ) như lúc add ( được khoanh đỏ ở hình trên).
Sau 1 vài seconds hí hoáy và cách ta có sản phẩm cuối cùng:
Còn đợi gì mà không save nó lại và tiếp tục làm các con khác ???
Chúc mọi người vui vẻ với những thiết kế DIY
Best Regards!
