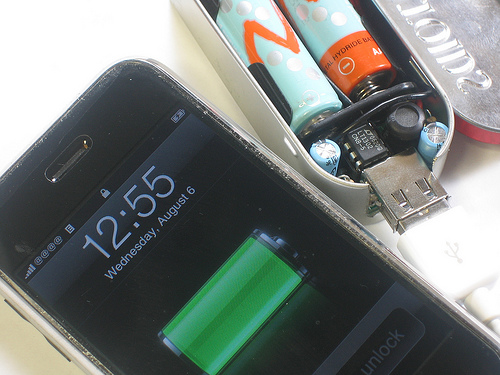

Chúng ta sẽ làm một sạc pin cho điện thoại Iphone chỉ cần dùng 2 viên pin AA, cái này rất thuận tiện cho việc đi xa, khi mà chúng ta không có sẵn nguồn AC.
Linh kiện dùng cho mạch:
1. IC
2. Đế gắn IC 8 chân
3. Tụ hóa C3, C4 có điện dung 220uF/6.3V+
4. Tụ C1, C2 ceramic 0.1uF
5. Điện trở R5 1/8W 5% 3.3K ohm
Cam cam đỏ
6. Điện trở R2, R4 1/8W 1% 75K resistor Violet Green Black Red Brown

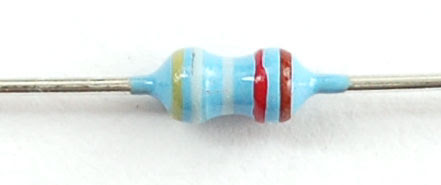

7. Điện trở R1, R3 1/8W 1% 49.9K resistor Yellow White White Red Brown
8. Diode D1 1N5818 (or 1N5817, etc) Schottky Diode

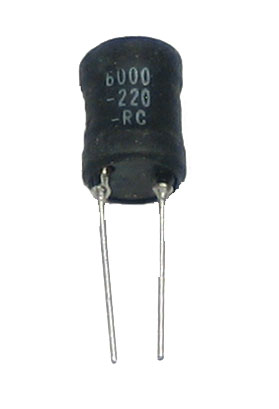

9. Cuộn cảm L1 10uH power inductor, at least 1A current capability

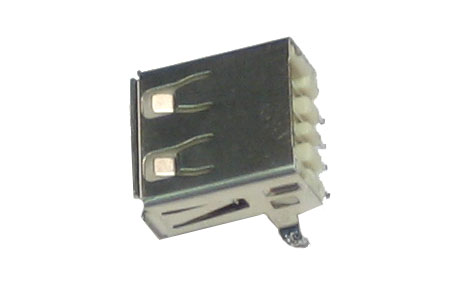

10. Giắc USB cái X1
11. Đế pin AA
Mạch nguyên lý :

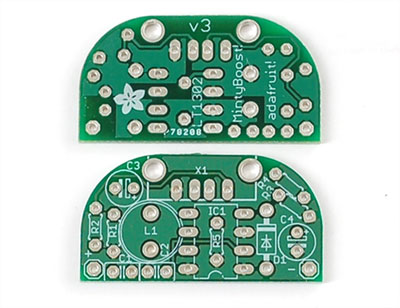

Mạch pcb:

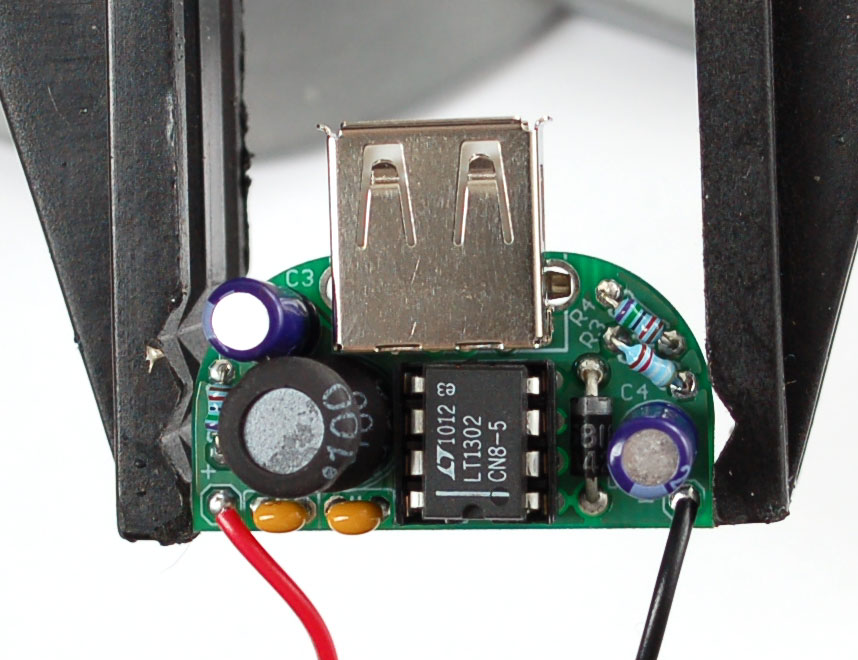

Mạch hoàn chỉnh:
Linh kiện dùng cho mạch:
1. IC
5V boost converter LT1302CN8-5 của hãng linear technology xem chi tiết tại: LT1302
2. Đế gắn IC 8 chân
3. Tụ hóa C3, C4 có điện dung 220uF/6.3V+
4. Tụ C1, C2 ceramic 0.1uF
5. Điện trở R5 1/8W 5% 3.3K ohm
Cam cam đỏ
6. Điện trở R2, R4 1/8W 1% 75K resistor Violet Green Black Red Brown
7. Điện trở R1, R3 1/8W 1% 49.9K resistor Yellow White White Red Brown
8. Diode D1 1N5818 (or 1N5817, etc) Schottky Diode
9. Cuộn cảm L1 10uH power inductor, at least 1A current capability
10. Giắc USB cái X1
11. Đế pin AA
Mạch nguyên lý :
Mạch pcb:
Mạch hoàn chỉnh:
Phạm Văn Ngọc Anh-01644326695
Nguồn ladyada.net
