Hình ảnh thật Màu xanh lá cây chip up sau


♣Quy trình làm Mạch đồng hồ led đơn có hẹn giờ + Điều khiển từ xa:

I. Nguyên liệu cần chuẩn bị Cho Module Đồng hồ + Module Thu Phát Hồng ngoại;Sẽ khác 1 chút so với biên bản trước.


- 1 Tấm composite 15 x 50cm
- IC 89c52 SL1
- IC DS1307 SL1
- IC Lm7805 SL 1
- 5x7x6 con led đỏ đục quảng cáo
- Pin 3V CR2032 SL 2
- Jumper đực cắm 2 thanh
- Nút bấm 4 chân - SL 10
- Đế pin 3V - SL2
- Đế ic 8 chân - SL1
- Đế IC 40 chân SL 1
- Trở 330R = 60 con
- Trở 10K  SL 15
- Trở 1k - SL 10
- Trở băng 103 SL 1
- Tụ gốm 33pF SL 4
- Tụ Hóa 10uF - SL2
- Tụ hóa 100uF - SL3
- Thạch anh 32Mhz - SL1
- Thạch anh 12Mhz - SL1
-  Tranzitor C1815 SL 20
- Tranzitor A1015 SL2
- TIP42C - SL 6
- Diode 1N4007 - SL1
- Loa Chip 5V cắm - SL1
- IC Pt2248 SL 1
- IC PT2249 SL1
- Để IC 16 chân SL2
- Thạch anh 455Khz SL1
- Tụ gốm 102 SL 4
- Trở 39K SL2
- Tụ gốm 104 - SL1
- Led phát hồng ngoại SL1
- Mắt thu hồng ngoại 3 chân bọc sắt SL1
- Trở 4.7 K SL2
- Trở 1R SL1
- Trở 220R SL1
- Diode 1N4148 SL1

II. Tạo khung bảng led: Phần này giống với phiên bản Mạch đồng hồ led đơn không hẹn giờ

- Đây là phần rất quan trọng thể hiện tính thẩm mỹ mất nhiều thời gian nhất, chúng ta nên làm cho nó đẹp, công việc này có thể dùng công cụ Corel Draw để vẽ và điền led. Nhưng Chip không thạo nên tự vẽ tay, tự khoan tuy mất công sức nhưng sẽ thể hiện trình độ vẽ kỹ thuật ^^.

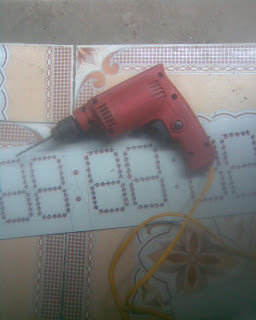

- Chuẩn bị :1 tấm Composite màu bạc như Chip hoặc màu đen tùy các bạn thích nền màu gì( Composite là gì? là Tấm nhựa quảng cáo 1 mặt phủ nhôm và 1 mặt phủ màu các bạn có thể tìm những quán quảng cáo led sẽ có cho các bạn lựa chọn), 1 máy khoan tay, tiếp là 1 mũi khoan 4,5li cắm chặt led không rơi.

Tiến hành vẽ: Dùng thước và bút lông vẽ mặt sau của composite ( hay là mặt có giấy bóng bọc nó là lớp hiển thị nên không được làm xước) để khoan cho đẹp và chú ý led 7 đoạn cho hơi nghiêng xíu cho xinh.





III. Quá trình gắn led đơn lên tấm composite


- Công việc này khá mệt, vì cắm 5x7x6 con led ( nếu bạn nào muốn làm nhỏ thì 3con led 1 thanh hoặc 4 con led 1 thanh) . Quan trọng nữa là cách cắm led sao cho phần Anode led ( chân dài led) quay vào trong..còn phần Cathode led ( chân ngắn led) quay ra ngoài..lúc hàn mạch cho Anode chung khá là tiện.(máy ảnh chip cùi nên các bạn thông cảm nhá Khí nào kiếm được con Sờ Mót Phôn thì các bạn đỡ toét mắt)

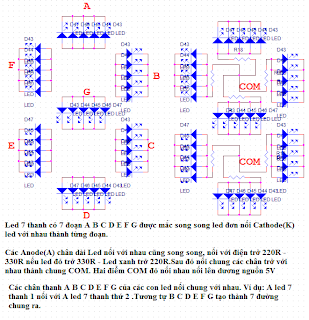

Đây là cách nối và bẻ chân được minh họa trên phần mềm orcad


Sau khi bẻ xong quay mặt lại xem
Bây giờ đến tiết mục nối điện trở cho từng thanh led 7 đoạn..mỗi thanh led hay đúng hơn là 1 hàng 5 con phần Anode chung nối với nhau nối với 1 điện trở

Hình ảnh thực tế đấu điện trở.



IV. Làm mạch điều khiển:

Phần mạch điều khiển phiên bản Hẹn giờ và Điều khiển từ xa này Chip đã chống nhiễu, tích hợp thêm led giây nhấp nháy màu vàng, còn lại các vị trí cắm linh kiện vẫn giống như phiên bản trước.

1. Module Mạch đồng hồ: Mạch Đồng hồ Hẹn giờ bằng tay, module điều khiển từ xa được kết nối qua 1 mạch nhỏ gọn cắm vào Jumper ngay cạnh nút bấm.
Vị trí cắm linh kiện vẫn giống như hình bản phiên bản trước dưới đây, nhưng chú ý những đường dây CÂU màu vàng( câu dây là bắc cầu mà bắc cầu chính là kiếm cái chân linh kiện móc nó vào để nối giống như cắm linh kiện ấy mà) . Chỗ khoanh tròn màu đỏ chính là Tranzitor A1015 dung đề kết nối led báo giây ngoài nhấp nháy có đánh dấu thứ tự chân..

Hình ảnh Chụp thực tế mạch cho từng khối:


Khối nguồn


dây CÂU cạnh đế PIN 3V


Khối DS1307 thời gian thực


Khối phím bấm chỉnh thời gian bằng tay


Hình ảnh mạch thực tế
2. Phần Module điều khiển từ xa:

Theo như ý kiến một số bạn, chip thiết kế thêm cặp thu phát điều khiển từ xa 5 kênh dùng cặp IC PT2248/2249 đơn giản lại hiệu quả.

a. Phần Phát : ( chính là Module cầm tay đừng từ xa để điều khiển ) mạch kích thước nhỏ gọn 3x5cm vị trí linh kiện Chip đã chú thích rất kỹ như hình bên dưới, lắp mạch là chạy ngày, còn PIN 3V thì nó sẽ nằm mặt dưới kiểu như hàn dán cho thẩm mỹ.



Nguyên lý của mạch phát như sau:



Mạch in đã test chuẩn:


Hình ảnh làm thực tế:



b. Mạch thu: ( Mạch này sẽ gắn với Module đồng hồ hẹn giờ thông qua Dây Bus nối từ Jumper cắm trên Module thu PT2248 đến Module đồng hồ ngay cạnh phím bấm) theo chiều đánh dấu  hoa thị màu vàng





Nguyên lý phần mạch thu PT2249:


Mạch in thu chuẩn kết nối với Module đồng hồ:

Hình ảnh thực tế( Chip cập nhật sau):


V. Kết nối với khung led đơn ( Cũng giống so với mạch Đồng hồ led đơn phiên bản trước).

Sau khi hoàn tất khung led đơn các bạn sẽ có 7 chân a b c d e f g ra chung của 6 con led đơn TO, và 6 chân chung ANode của từng con led đơn TO..và các bạn nhớ đánh dấu chân Anode chung đó thành 10H 10 10P 10 10S 10 ( có nghĩa là 10H hàng chục giờ 10 hàng đơn vị giờ.....)


Bắt đầu lấy 2 dây BUS còn lại: 1 cái cắm vào Jump cắm a b c d e f g của mạch VĐK nối lên  tương ứng a b c d e f g của khối hiển thị led đơn TO..Dây BUS thứ 2 thì cắm vào phần Jumper của khối công suất đầu ra ngay sát TIP42C tương ứng với 10H 10 10P 10 10S 10 của VĐK nhé..Nối lên anode chung của khối led đơn TO( chỗ nhóm trở thành 1 cụm )





VI. Nạp chương trình vào IC :

Nhiều bạn vẫn hay thắc mắc bước này. Ban đầu IC mua về là IC trắng ( giống như đĩa CD trắng mua về ghi chương trình, file...) thì các bạn nhớ mua IC 89C52 về , bạn nào dân điện tử có mạch nạp 8051 thì nạp chương trình bên dưới vào, bạn nào mà không phải dân điện tử thì sẽ mang ra quán quảng cáo bảo là "Chú nạp cho cháu file chương trình ( nhớ copy vào USB ) vào ic 89C52 này với" khi nạp chú ý xem chương trình nạp họ làm ..chạy xong sẽ xong..có khi họ nạp die chip của mình đấy..toàn chém 20k 1 em..Nếu là Chip nạp free cho..^^

Mạch nạp có hình dạng như sau:


Cách cài và sử dụng mạch nạp tại đây.

Code Mạch Đồng hồ led đơn có hẹn giờ độ chuẩn hơn + Mạch được thiết kế mới tích hợp thêm bộ moduel điều khiển từ xa. Chip dùng để thương mại hóa.

File Mạch In Module Đồng Hồ Led:
File Mạch In Module Phát PT2248:
File Mạch In Module Thu PT2249:
File Code Clock Hẹn Giờ chuẩn:

MUA FULL MẠCH IN  PDF BÊN TRÊN + CODE HEX ALARM

Giá:  100k. Contact: new.moon9xone@gmail.com

MUA MẠCH THẬT ĐÃ TEST CHẠY TỐT + KHUYẾN MẠI CODE C + MẠCH IN PDF

Giá: 350k. Contact: new.moon9xone@gmail.com

Tại sao lại nên mua mạch thật đã test chạy TỐT: Những sản phẩm tự tay làm chạy sẽ rất thích, nhưng nếu bắt đầu từ con số 0 chưa biết sẽ làm như thế nào thì bạn nên mua sẽ đỡ mất công sức thi công mạch,  đỡ phải đau đầu tự hỏi tại sao làm đúng lại không chạy,..và còn nhiều câu hỏi khác..Bên cạnh đó chi phí làm mạch in + mua linh kiện có thể đã hơn tiền mua mạch nhiều ( giả sử làm sai mạch này bạn sẽ phải làm lại mạch khác).

Clip quay mạch chạy thực tế ( Chip quay tạm bằng điện thoại Nó Kìa dởm nên các bạn xem tạm sẽ có Clip PHU HẮT DÊ sau) bên trong Clip mạch phát chip đóng hộp cho nó đẹp 1 tí nên hơi to)
