( CTV - Nguyen Thanh) Hôm nay có thời gian rảnh nên viết bài hướng dẫn các bạn về mạch hiển thị điện áp DC dùng L7107...
Trước tiên là sơ đồ nguyên lý của mạch:
Mạch sử dụng IC thông dụng L7107 và 7660 con này dùng để chuyển đổi điện áp dương sang âm.
Tiếp theo là mạch in:
Sơ đồ Vị trí Linh kiện:
+Những linh kiện nằm mặt trên:
+Những linh kiện nằm mặt dưới board:
Khi hắn ta hàn điện trở, diode trước rồi đèn LED 7 thanh IC 7107 và 7660
Bốn con LED 7 thanh 7107 các bạn mua cái đế IC 40 chân hoặc cái lược cái lỗ tròn mà hàn.
78L08:
7SEG:
C3 & C4:
C1, C2, C5, C5:
Cac tụ còn lai:
Chú ý: Nếu R3 các bạn dùng 1k2 thì không cần hắn còn R6
+ Khi R3 = 1k2 nó đó được 1999V
+ Khi R3 = 12K nó đo được 199.9V

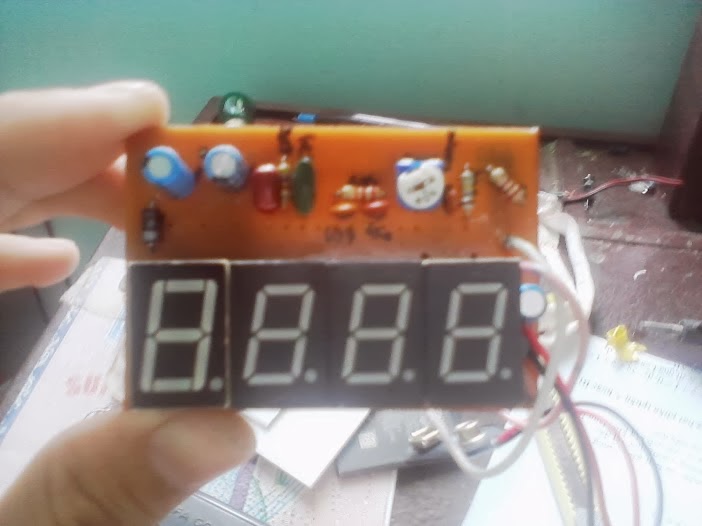

Thành quả:
Diy hộp:
Tiếp theo là mạch in:
+Những linh kiện nằm mặt trên:
Bốn con LED 7 thanh 7107 các bạn mua cái đế IC 40 chân hoặc cái lược cái lỗ tròn mà hàn.
Chú ý: Nếu R3 các bạn dùng 1k2 thì không cần hắn còn R6
+ Khi R3 = 1k2 nó đó được 1999V
+ Khi R3 = 12K nó đo được 199.9V
Thành quả:
