Mạch Amply máy tính

Sau nhiều ngày vắng bóng Chip đi thực hành ngoài xưởng..Hôm nay mới lên trường post chia sẻ cho các bạn mấy mạch loa mà Chip làm chạy rất ngon..nghe sướng lắm..mà trên mạng ít thấy ai chia sẻ..nhưng các bạn cũng Bí mật nhé..^^" Còn về video mà mạch thật chip sẽ chụp và show lên sau..các bạn cứ vẽ mạch làm..đảm bảo chạy nhưng có mấy con Tran công suất và TDA nóng lắm đó..rán trứng được đó..phải tản nhiệt tốt...ko die ngay..

1.Mạch Khuếch đại loa  dùng 3 TranZiTor (3TZT)

-Mạch này dùng chạy có chạy nhưng rất nóng 2 con tran D468 và B563 tỉ lệ thành công cao nhưng cũng dễ chết lắm..tốt nhất nên làm mạch thứ 2...5TZT

 2.Mạch khuếch đại Loa 5 Tranzitor.

-Loại 1..Khuếch đại công suất bé các bạn dùng 2 cặp tran H1061 và  A671 na..nghe thủng loa rồi..dành cho những bạn làm đơn giản..nghe sướng ấm ( Thay cho 2 con D468 và B562)
-Loại 2..Công suất lớn..dùng 2 con sò..D718 và B688 .( Thay cho 2 con D468 và B562)

3.Mạch loa Vi tính..có loa phải loa trái Bass Treble nghe rất hay ( nên làm)
-Mạch nguyên lý:

File PDF tải về full:
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

-Chú ý:Mấy con TDA 2030 va RC 4558 các bạn nên tra thật kỹ Datasheet chân cẳng rồi tạo chân cho nó nhé..chứ đừng làm bừa..

 4.Nguồn..Quan trọng là nguồn nuôi.

Chip cung cấp cho các bạn 2 loại nguồn đối xứng để chạy cho mạch Loa Vi tính là mạch loa 3TZT và 5TZT.
-Loại 1.Dùng biến áp có 3 đầu ra..1 là chân + 12V chân 0v và chân -12V ( tưởng tượng thế..)

-Loại 2:Đơn giản ma gọn nhẹ:Biến áp 2 đầu ra 12V là ok..CHip đang dùng..

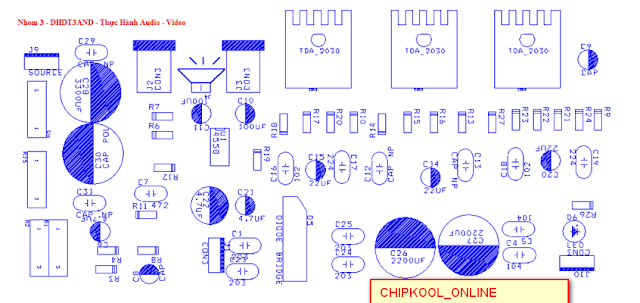

 5.Mạch khuếch đại công suất:

Chúc các bạn làm thanh công nhé.
