Hi, các bạn yêu Điện Tử, Mạch led cube 8x8x8 được nhiều bạn yêu thích và muốn khám phá làm mạch để có cái trang trí trong phòng, hoặc đem tặng, nhưng việc lập trình và mạch, cũng như đấu nối khá là phức tạp nên chip sẽ lại viết thêm 1 bài viết mới code mới hướng dẫn cho các bạn làm, sẽ có thêm nhiều nguồn tham khảo.

Mạch và code này là do bạn Đại thành viên Echipkool mua của người khác với giá 30k đem chia sẻ cho Chip và mong muốn chip viết hướng dẫn kỹ hơn để các bạn cùng nhau học tập chia sẻ nhiều hơn nữa.
Nguyên vẹn thư bạn Đại gửi cho Chip:

"chào bạn...mình gửi cho bạn file pdf mạch in. code hex..và 1 file nén mạch nguyên lý chuẩn và vị trí linh kien..(dung vi xu li AT MEGA32)
file nén bạn phải dùng phần mền altium mới chạy được nhé! hihi mình sẽ cho link rùi bạn tải về..
 dowload về và chạy như hướng dẫn ở liên kết trên nhé chip
chip xem rùi chia se cho ae cách  làm
mình tên NGUYỄN ĐẠI..hiện tại học tại hcm..cao đẳng KT Cao Thắng
nếu bạn nào muốn kết bạn và chia sẽ nhìu điều thì chip post facebook mình:

I. Mạch Nguyên Lý + Mạch PCB + File Hex

1. Mạch Nguyên Lý:  So với phiên bản mạch Led cube 8x8x8 trước dùng IC 74HC595 xem tại đây. Mạch này tác giả dùng CPU Atmega32 dung lượng bộ nhớ nhiều hơn, nhiều hiệu ứng hơn IC chốt 74HC573 để xuất dữ liệu, dùng 74LS138 để quét, dùng Tranzitor cấp nguồn cho các tầng.

2. Mạch PCB Altium Designer 10:
- Mạch này nếu làm 2 lớp thì ngon, nhưng các bạn Sinh Viên  điện tử hầu như làm mạch 1 lớp là nhiều nên sẽ có mạch 1 lớp bên dưới, các bạn xem theo hình PCB này câu những dây màu đỏ nhé.


3. Mạch In 1 lớp:



4. Code Hex: Code hex dùng để nạp vào Chip Atmega 32.

Download Full: Nguyên Lý + PCB Altium + Code Hex + Mạch In
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

II. Bắt đầu hướng dẫn làm mạch:
( Phần hướng dẫn sẽ có 1 chút giống bài viết Hướng dẫn làm Led cube 8x8x8 AT89C52/S52 )

1. Nguyên liệu cần chuẩn bị:
- ATmega 32 Số Lương ( SL) 1
-
- IC Lm7805 SL 1
- Đế IC 40 chân SL 1
- Đế IC 20 Chân SL 1
- Đế IC 16 chân SL 8
- Điện trở 330R số lượng 8x8 + 1con
- Điện trở 1k SL 10
- Điện trở 10k SL 2
- Tu hóa 100uF SL 1
- Tụ Hóa 10uF SL 2
- Tụ gốm 33pF SL 2
- Thạch anh 12Mhz SL 1
- TIP41C SL 8
- Thanh Jump cắm SL 4
- Dây Bus 8 hay jumper 8 SL 10.
- Led ( đỏ , xanh lá, xanh dương.) 5li SL 8x8x8 = 512 con

2. Làm mạch in.
- Khâu làm mạch in khá quan trọng, sẽ quyết định đến độ ổn định, mạch chạy hay không chạy,..nên làm cẩn thận từng đường mạch hay dây câu.
- Sau khi download File mạch In bên trên về đem ra quán photo in lên giấy thủ công ( trẻ con cắt dán) rồi làm theo các bước TẠI ĐÂY.

3. Lắp ráp linh kiện lên mạch:
- Khâu này các bạn chú ý quan sát bằng hình ảnh nhé.

Như các phiên bản led cube 5x5x5x các bạn làm đều ghép nhiều mảng led với nhau, mỗi mảng led lại ghép nhiều led với nhau. Sẽ tạo thành khối cube lập phương, hình ảnh bên dưới là ghép 1 tầng led với nhau, chân Anode ( chân dài ) sẽ tạo thành các cột led. các chân ngắn sẽ bẻ ngang bẻ chung lại thành các mảng chung âm

Phần Hướng dẫn có thời gian chip sẽ viết sau...(_ _)

Hôm nay tình cờ lượn mấy trang web Chip kiếm được 1 code Led Cube 8x8x8 viết bằng Code ASM của Tác Giả Toanpro  FB là   https://www.facebook.com/daotu91

Đã chia sẻ code với hiệu ứng Video khá đẹp..Chip load về chia sẻ lại cho các bạn học tập nghiên cứu nhé..Hi Vọng Sau này các bạn cũng chia sẻ trên Website EchipKool.com


Video Hiệu Ứng Code ASM





(Download Code ASM cube 8x8x8)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Echipkool - Chia sẻ kiến thức - Kết nối đam mê điện tử

Mặc dù Mạch Led Trái Tim Đa màu này không phải do Chip design và viết code ( mà là của 1 bạn khác nhưng họ không share code C đọc ) có nhiều bạn hỏi và mong muốn chip viết 1 bài hướng dẫn chỉ rõ vị trí chân đấu nối của mạch với led, nên chip cũng ngồi tìm hiểu mạch và vẽ chỉ dẫn để các bạn thực hiện. Chip sẽ bỏ qua phần hào quang bên trong trái tim, vừa tốn linh kiện trông chẳng đẹp gì, rối cả mắt...^^. Tut này Chip hướng dẫn bạn nào copy thì ghi rõ nguồn, rất nhiều tình trạng copy về tự sướng tên mình..đau hết cả ruột..hic hic (_ _)"




Video Clip

I. Nguyên liệu chuẩn bị:
- Composite tự khoan lỗ:
- Mạch In tự làm
- AT89S52 SL1
- Thạch anh 12Mhz SL1
- Led 3 màu 4 chân( 5mm) SL 32
- IC 74HC595 SL12
- IC LM7805 SL1
- Sạc Điện thoại 5V
- Dây Bus 8 SL6
- Chân Bus 8 SL6
- Đế IC 40 chân SL1
- Đế IC 16 chân SL12
- Tu Gốm 33pF SL2
- Tụ Hóa 10uF/50V SL2
- Điện Trở 10K 2
- Điện Trở 220R 32 con
- Điện Trở 100R 64 con
- Tranzitor C828 SL30
- Điện Trở 330

II. Cách lắp ráp mạch:

Đối với led RGB có sự đặc biệt đó là 1 con led sẽ có 3 màu cơ bản R ( red) G ( Green) B ( Blue) và sẽ có 4 chân, 1 chân chung Cathode và 3 chân Anode mỗi chân  sẽ có 1 màu riêng khi cấp nguồn âm vào chân Cathode và Dương vào chân led còn lại..Vậy muốn biết chân đó màu gì sẽ dùng đồng hồ VOM vặn thang đo x10 chân đen ( chân dương) chân đỏ ( chân âm) kiểm tra màu chân led đánh dấu lại..Nếu không có đồng hồ VOM dùng cục pin 1.5V để kiểm tra.


Cấu Tạo bên trong Led RGB



Led RGB












Một con led 3 màu cơ bản RGB sẽ có 4 chân..Chân chung sẽ nối với Âm ( nếu là Led 3 màu âm chung ) còn 3 chân con lại tương ứng với 3 màu Đỏ, Xanh Lá, Xanh dương sẽ được nối lần lượt với chân ra của IC 74HC595.

Ở đây là 32 led như vậy có 32 con Led 3 màu. Mỗi con có 3 chân, các chân chung bẻ liền với nhau nối xuống âm, các chân con lại, cứ tương ứng chân màu đỏ bẻ riêng ra, màu xanh lá bẻ riêng, màu xanh dương bẻ riêng..


\

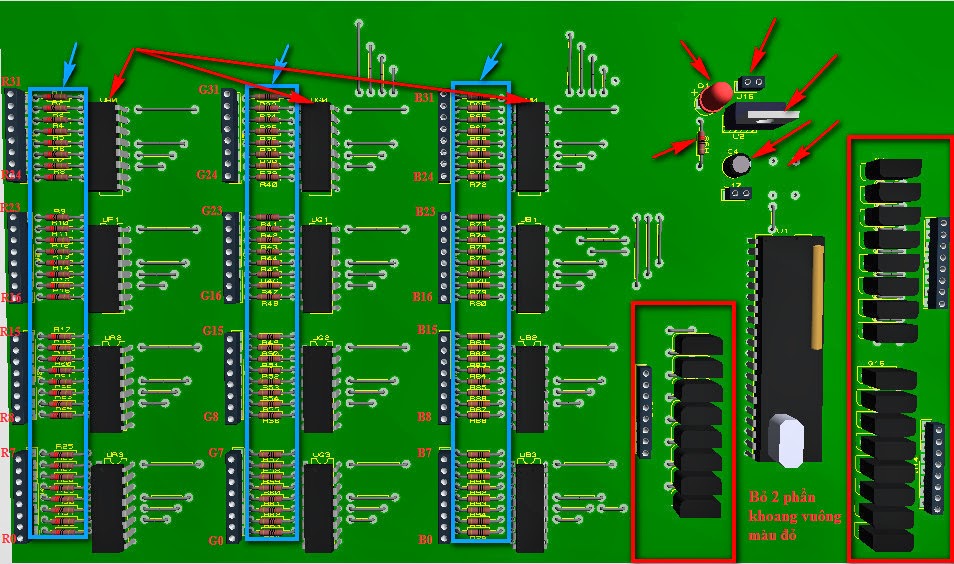

Những chân màu đỏ nối với chân ra của 74HC595 như hình bên dưới bắt đầu từ R0 - R31 tương ứng với vòng hình trái tim bên trên. Tương tự với màu Xanh Lá ( G) G0 - G31 , Xanh Dương ( B) B0 - B31. Chỗ khung vuông màu đỏ khoanh hết các con Tranzitor lại Chip bảo loại bỏ vì nó dùng cho vòng hào quang bên trong lắp rất mệt phí công, trông chẳng đẹp, làm cho hộp mạch lại to ra..


Bài viết chip chỉ hướng dẫn như vậy, các bạn có chỗ nào không hiểu thì commnet bên dưới nhé.


Theo như yêu cầu của một số bạn muốn chi tiết hơn cách đấu nối vòng hào quang bên trong..Chip sẽ viết chút hướng dẫn cho các bạn dễ hình dung để làm mạch..


Nhìn vào vòng hào quang bên trong, các con led màu xanh lá có 2 cách mắc, dùng nguồn 12V và dùng nguồn 5V ở đây chip hướng dẫn dùng nguồn 5V mắc led song song, tuy tốn dòng, khả năng nóng 7805 là đương nhiên, nên cần có nguồn dòng khoang1 - 2A điện áp vào 9V..Vấn đề này các bạn tự xử lý nhé..Chip chỉ hướng dẫn đấu nối..

Bên trong các đường vòng hào quang.. VD.Đường vòng số 0, các bạn mắc led song song, dương led với nhau ( chân dài) âm led với nhau (chân ngắn) sau đó các chân chung ngắn được mắc nối với các điểm đánh số màu vàng ngay cạnh các con tranzitor như hình bên dưới..lần lượt các vòng màu led sẽ tường ứng số trên mạch nhé. cuối cùng các chân dương sẽ được mắc chung với nhau nối lên nguồn chỗ ngay cạnh con tụ bé bé có 2 lỗ phía sau con tụ ở khối nguồn đó..nối với 5V chỗ đó..là ok..

( Chú ý: Trên mạch cạnh mỗi con Tranzitor C828 là có 1 con trở khoảng 100R - 220R các bạn mắc thử vì mạch này Chip chưa làm ^^).





III. Các file download cần thiết để tải về làm mạch.

File Nguyên lý + Mô Phỏng + Ares + Code Hex nạp IC 89xx+ Mạch In
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Một khách hàng từng mua linh kiện của bên echipkool.com đã làm thành công mạch
gmail:hoangxuanloi87@gmail.com



EchipKool - Chia sẻ kiến thức - Kết nối đam mê điện tử

1. Bộ đếm 00 - 99, 00 - 23, 00 - 59 dùng IC 7490 có hiển thị bằng led 7 đoạn



2. Bộ đếm 00 - 99, 00 - 23, 00 - 59 dùng IC 74193 có hiển thị bằng led 7 đoạn



3. Bộ đếm Kd=16 dùng FF-JK có hiển thị bằng led 7 đoạn

4. Mạch đồng hồ dùng IC số:


( file Word)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Echipkool - Chia sẻ kiến thức - Kết nối đam mê điện tử

Sau bài chia sẻ làm mạch chống trộm bằng hồng ngoại mình đã bắt tay vào làm thử. Kết qu sau nhiều ngày thí nghiệm test Mạch, Mình làm cũng thành công cặp mạch Thu Phát Cảm biến hồng ngoại Tầm thu phát dải từ 2 - 3 mét...
Mục đích dùng nhiều: Chống trộm, cảm biến trong nhà tắm khi vào đèn sẽ sáng, ra sẽ tắt, cảm biến đếm lượt người qua lại..
Cả 2 loại mạch đều dùng IC NE555 nên rất nhỏ gọn, đơn giản dễ làm,lắp phát chạy luôn và ngay.
Bạn tham khảo mạch nguyên lý tại đây:



Mạch Chống Trộm hồng ngoại dùng IC 555 - Mạch Thật

I. Mạch Phát: Kích thước 3x3cm
Mạch Chống Trộm hồng ngoại dùng IC 555 - Mạch Thật


II. Mạch thu: Kích thước 4x4cm


Mạch Chống Trộm hồng ngoại dùng IC 555 - Mạch Thật

Sơ đồ nguyên lý của mạch điều khiển động cơ DC dùng LM324

 Toàn bộ mạch là nguyên lý điều khiển điện áp ra tải (12V đến 24V).Tải điều khiển ở đây có thể là động cơ, tải điện trở, bóng đèn...sử dụng điện áp một chiều có điện áp cung cấp lớn nhất 24V. Mạch sử dụng theo nguyên tắc điều chế độ rộng xung để điều khiển điện áp ra tải. Điện áp ra tải phụ thuộc vào thời gian của sườn lên và sườn xuống của tín hiệu điều khiển.Điện áp ra tải nằm trong giải ( 0 ~ Vcc)
Trên mạch nguyên lý gồm có:
+ Khối tạo xung răng cưa : Khâu này bao gồm các U1a, U1c, U1d. Đây là các Opam tạo ra xung răng cưa chuẩn. Xung răng cưa được tạo từ mạch dao động xung vuông qua bộ tích phân dùng Opam để tạo ra xung răng cưa.
+ Khối so sánh để tạo ra xung vuông : Khâu này có nhiệm vụ tạo ra xung vuông điều chỉnh được về sườn lên và sườn xuống. Khâu này lấy tín hiệu xung răng cưa so sánh với tín hiệu một chiều để tạo ra xung vuông đồng thời đây là xung điều khiển. IC so sánh là U1b.
+ khối công suất : Khâu này là khâu cuối cùng điều khiển tải. Khâu gồm có 1 Mosfet công suất, được đóng cắt với tần số cao. Tín hiệu điều khiển được điều khiển Mosfet này. Quá trình đóng mở của Mosfet phụ thuộc vào xung điều khiển. Điện áp ra tải phụ thuộc vào thời giản mở của Mosfet này.
Để điều khiển được điện áp ra tải thì người ta điều khiển điện áp vào chân đảo của U1b (Biên độ của điện áp lớn nhất là 12V). Tín hiệu xung răng cưa được đưa vào chân không đảo. Tại đây hai tin hiệu này được so sánh với nhau và đầu ra sẽ có dạng xung vuông ở IC U1b. Độ rộng ( thời gian sườn lên và sườn xuống) của xung vuông này còn phụ thuộc vào điện áp được đưa vào chân đảo của U1b như thế nào? Ở trên mạch thì biến trở VR1 có nhiệm vụ tạo điện áp vào chân đảo của U1b. Điện áp này người ta gọi là điện áp tham chiếu.
+ Điện áp tham chiếu càng nhỏ thì xung điều khiển đầu ra sẽ có sườn lên lớn và sườn xuống nhỏ nên điện áp ra tải sẽ lớn (max = Vcc).
+ Điện áp tham chiếu càng lớn thì xung điều khiển đầu ra sẽ có sườn lên càng nhỏ, sườn xuống lớn nên điện áp ra tải sẽ nhỏ.
Đây cũng là nguyên lý trong kỹ thuật điều chế độ rộng xung hay điều khiển điện áp ra tải.
