Dientuchiase thấy nhiều bạn rất thích làm một mạch đồng hồ thời gian thực GIỜ - PHÚT - GIÂY nhỏ nhắn để ở bàn học, nên hôm nay dientuchiase sẽ hướng dẫn chi tiết cho các bạn nào biết hoặc chưa biết tí gì cũng có thế làm cho mình một mạch để chơi cho vui.
Qua bài này.bạn nào làm tốt sẽ có thêm mạch chạy Ngày Tháng Năm - Giờ Phút Giây cho các bạn làm.
P/S:Mạch này là của 1 bạn Đức Hệ ..dientuchiase down về nhưng họ giữ bí mật không chia sẻ code đọc nên dientuchiase tiện thể lấy file mạch in làm rồi Test luôn code của dientuchiase vào chạy lại ngon...Nên sẽ Source Open cho tất cả các bạn ^^"
Xem video Mô phỏng
Xem video mạch làm thật
Bước 1: Chuẩn bị mua linh kiện
-dientuchiase AT89C52
-IC DS1307
- 2 tụ hóa 10uF
- 1 tu hóa 470uF
-4 tụ gốm 33pF
-1 thạch anh 12Mhz
-1 thạch anh 32Mhz
-1 Đế dientuchiase 40 chân
- 1 đế ic 8 chân
-1 đế pin 3v
- 1 pin 3v
-4 nút bấm nhỏ
-10 điện trở 1k
-4 điện trở 10k
- 5 trở 100R
- 5 trở 330R
-4 led báo nút bấm + Hz
- 1 LM7805
- 1 trở băng 103
-6 tranzitor C1815
- 6 led 7 đoạn Anode chung loại bé có 10 chân 2 hàng..riêng từng con..
 |
| Đế dientuchiase 40 chân |
 |
| Led 7 đoạn anode chung |
 |
| dientuchiase At89C52 |
 |
| DS1307 |
 |
| Thach anh 12Mhz |
 |
| Thach anh 32Mhz |
 |
| Đế Pin 3V |
 |
| Pin 3V |
 |
| Led báo nguồn và trạng thái nút bấm |
 |
| Kết cấu led |
 |
| Tụ hóa 10uF - 100uF |
 |
| LM7805 |
 |
| Tụ gốm 33pF |
 |
| Trở băng 103 |
Bước 2: Làm mạch in - Sẽ có 2 loại mạch in :
- Loại 1: dientuchiase sẽ dùng mạch của người khác designed để hướng dẫn các bạn làm, vì dientuchiase làm thử chạy ổn.Nhưng không có chức năng báo thức.
- Loại 2: Mạch dientuchiase designed sẽ có thêm chức năng hẹn giờ.( dientuchiase vẽ xong rồi nhưng đang thêm phần hẹn giờ)

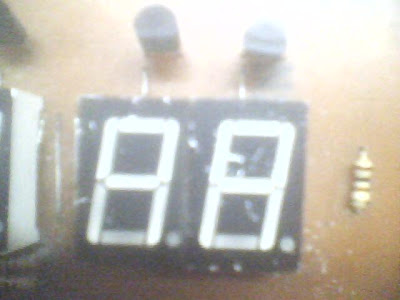

Giờ dientuchiase sẽ tạm thời hướng dẫn các bạn làm mạch Loại 1.Đây là hình ảnh mạch sau khi làm xong và test thử
Các bạn download mạch in sau về đem in ở quán..Chú ý in lên giấy thủ công cho dễ là mạch..
(Mạch in)
(Mạch in)
Sau khi làm xong mạch in là công đoạn gắn linh kiện lên không như các mạch Trái Tim hay Cube không phải câu dây..Bài này sẽ phải câu dây..Các bạn học dần rồi sau này làm những mạch khác của dientuchiase..dientuchiase khỏi hướng dẫn...^^"
 |
| Mach Nguyên mẫu |
 |
| Mach dientuchiase chú thích cho các bạn hiểu người người biết lắp..nhà nhà biết lắp..^^
1- là nguồn cấp sạc điện thoại hoặc Pin 9V Bạn nào muốn dùng biếp áp mà đầu ra 5v 1 chiều đảm bảo bị nháy..nên lắp thêm con tụ như hình cuối cùng.
2- pin 3V
3-Lm7805
4-Thạch anh 32Mhz
5-tụ gốm 33pF
6- nút bấm - Các bạn chú ý..Nút bấm 4 chân..kiếm cái led và cục pin con thở nối nó vào 2 đầu..2 đầu nào bấm mới sáng là 2 đầu hở và nối nó chúi xuống.
7- led báo nút bấm..nếu bạn nào lắp sai nút bấm//cắm nguồn led sáng luôn.nên rút nút bấm ra cắm lại
8- trở 1k cho nút bấm
9-2 chân nút bấm reset mạch lúc bị đơ
10-thạch anh 12Mhz
11-tụ gốm 33pF
12-trở 330R cho led nháy
13-- led
14- trở 100 R
15-Trở băng 103
16-trở 1k
17-trở 10k
18- DS1307
19- tranzitor C1815
Chú ý: Những đường màu xanh tím chính là vị trí những dây câu câu có nghĩa là móc nó trên..dùng chân con trở cắt đứt ấy nối nó như hình sau:
Đặc biệt nên câu hết các dây mới được lắp linh kiện.Nhìn hình sau cho chuẩn nhé các tình yêu.
Đối với những bạn mới làm quen câu dây..không nên gắn trực tiếp led 7 đoạn lên mạch..mà mua thêm Jump cắm cái sau đó cắm nó vào chân mạch..còn led 7 đoạn gắn lên.con led nào die thì rút ra cho nhanh..Nói chung vài chục năm mới chết led.
|
Sau khi hàn xong..bắt đầu kiểm tra tín hiệu led bằng cách dùng đồng hồ vạn năng mở thang đo x10 chấn chân đen vào chân ra chung nguồn của led 7 thanh( tra google) chân đỏ đồng hồ quẹt qua các tín hiệu a,b,c,d,e,f kiểm tra xem chập không? như vậy là gần thành công rồi..sau đó lắp các linh kiện đúng chiều..Lắp nút bấm hết sức cẩn thận, lắp phải đúng chiều led báo nút bấm ko sáng..khi đã ok hết nạp ic gắn vào mạch. Đó là kinh nghiệm làm mạch thật của dientuchiase.
Bước 3: Nạp IC 89C52 - Có 2 loại code nạp vào dientuchiase 89c52
- Loại 1: Code này chỉ có file Hex - Nghĩa là nạo xong rồi vứt đấy chẳng phát triển thêm VD như hẹn giờ hay là cho bạn nào làm Đồ Ăn phát triển
(Hex)
-Loại 2: Code dientuchiase thiết kế lại chạy ổn định ngon lành hơn..và dientuchiase sẽ nâng cấp lên thêm hẹn giờ cho nó hay ho.Code này mở các bạn down về đọc thoải mái.
( Full Source Open)
Sau khi xong mạch..Tìm cách nạp IC các bạn ra quan Quảng cáo led nhờ họ nạp hộ
Khi nào có thêm Hẹn giờ dientuchiase sẽ Up lên.
Bước 4:Nối nguồn - chạy mạch
Chúc các bạn thành công.
