Hi, sắp tới Noel rồi PHAMHOANGVUONG.COM xem trên youtube có mấy clip về mạch đèn led Cây thông noel bên trang nước ngoài họ làm nhưng lại bằng Adrudio( PHAMHOANGVUONG.COM không nhớ loại mạch này lắm ^^) nhưng thấy hay hay, cũng đã có một số bạn làm mạch chạy bằng 89xx nhưng lại không thấy chia sẻ hay hướng dẫn làm cứ show hàng rồi để đó.
PHAMHOANGVUONG.COM đã trằn trọc suốt mấy ngày đêm, quyết định lập trình và thiết kế mạch để viết 1 bài hướng dẫn đủ để cho các bạn làm cho nó nháy vui vui. Có gì sai xót các bạn comment bên dưới hoặc mail: nghiphong1@gmail.com nhé.

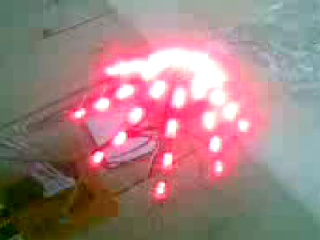

Video Clip mạch PHAMHOANGVUONG.COM làm bằng led đỏ xấu quá, PHAMHOANGVUONG.COM sẽ làm lại và trang trí đẹp hơn (_ _)
Bước 2. Bẻ led: Chân Anode bẻ ngang, còn Cathode (chân ngắn bẻ ngang, rồi dọc cho nó vát ra 1 chút, giống như led cube )
Bước 3.Đặt led vào bìa caton rồi hàn: ( 1 điều là chân led không thể tới, lúc này kiếm những đoạn chân điện trở cắt ra rồi hàn nối)
Bước 4. Sau khi hàn xong từng lớp tì ghép lại:( cứ ghép chân cathode với nhau)
Như vậy sẽ có tất cả 5 tầng, tầng đỉnh là chỉ có 1 con led.
Chú ý: con led tầng đỉnh mắc như sau: chân Cathode (chân ngắn) nối âm) chân dài nối tầng 5 trên mạch nhé. Nghĩa là cứ tầng 1 hình khối led nối tầng 5 trên mạch và tầng 2 nối tầng 4 cứ thế nhé.
III. Hướng dẫn làm mạch điều khiển led cây thông Noel.
- Mạch nhỏ gọn không câu dây, và đường mạch to dễ là mạch không bị đứt.
1. Mạch nguyên lý led cây thông noel:
2. Mạch Layout:
3. Mạch in: Từ việc thiết kế nguyên lý đến layout và cuối cùng là mạch in để các bạn chỉ việc làm mạch theo hướng dẫn là rất tiện lợi.
Đầu tiên download file mạch in sau
về đem ra quán photo in với tỉ lệ 100% trên giấy A4 thủ công ( nếu gần ĐH Công nghiệp Tp Hồ Chí Minh thì quán in ngay bên phải cổng trường có máy in canon nhỏ chuyên in mạch sẽ rất tiện)
về đem ra quán photo in với tỉ lệ 100% trên giấy A4 thủ công ( nếu gần ĐH Công nghiệp Tp Hồ Chí Minh thì quán in ngay bên phải cổng trường có máy in canon nhỏ chuyên in mạch sẽ rất tiện)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút
hiện ra ở góc phải phía trên, nhấn vào để đến trang download
hiện ra ở góc phải phía trên, nhấn vào để đến trang download
4. Sau khi in mạch về đem LÀM MẠCH IN tại đây.
và mạch in sẽ được như sau:
5.Khoan mạch : Cắm linh kiện lên theo hướng dẫn sau: ( chỗ Tầng 1 đến tầng 5 nối bằng dây đồng sợi nhỏ cũng được cho thẩm mỹ cẩn thận chạm chập lúc làm mạch.
- Chỗ mạch nạp ISP các bạn không quan tâm vì nó hỗ trợ cho mạch nạp ISP của PHAMHOANGVUONG.COM đã hướng dẫn làm tại đây.

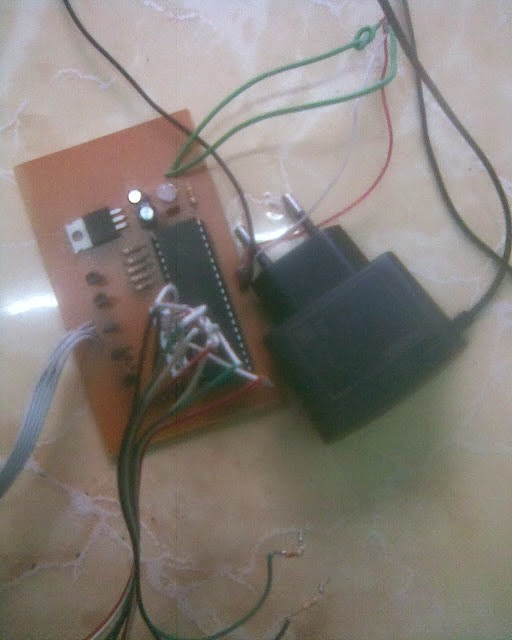

Một số hình ảnh mạch thực cho các bạn dễ cắm linh kiện.
- Chỗ jumper màu đen là ISP ( chưa quan tâm) chỗ màu trắng là dây Bus 8 tiện việc rút ra cắm lại ( bạn nào tiết kiệm dùng dây đồng hoặc dây gì đó mềm là được).
Full hình ảnh mạch lớp trên.( máy nó kìa cùi quá, mãi PHAMHOANGVUONG.COM chưa tậu được em Sờ mót phôn mới (_ _)" Chụp ảnh cho các bạn đỡ toét mắt.
Còn đây là khối nguồn, Cố gắng zoom nhé.
1. Cách nạp chương trình:
- Phiên bản mạch lần này PHAMHOANGVUONG.COM có hỗ trợ giao tiếp ISP có nghĩa là mạch nạp sẽ cắm trực tiếp vào Jumper ISP nạp từ máy tính xuống mà không phái rút IC 89xx ra ( vì rút ra nhiều hỏng chân IC có khi die ic nữa) và tiện cho bạn nào mới học lập trình led thì sẽ dùng, mạch nạp ISP rất nhỏ gọn, PHAMHOANGVUONG.COM có hỗ trợ bán ( giá 150k Free Ship + Khuyến mại Full code C + Layout) - Còn bạn nào mà ngại mua mạch nạp ISP có thể download file bên dưới rồi đem đi ra quán led quảng cáo nạp ( có thể bị chém 20k 1 lần nạp mà chưa biết vào chưa)
2. Chương trình hiệu ứng nạp IC 89S51/ 89S52
( Free Code hex 10 Hiệu ứng nạp ic 89S51 hoặc S52 + mô phỏng Protues 8.0 ) Update : 19/12/2013 Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút hiện ra ở góc phải phía trên, nhấn vào để đến trang download Bạn muốn nhiều hiệu ứng đẹp hơn ---Hãy mua bản code C với 20 hiệu ứng Liên hệ: nghiphong1@gmail.com
( Code ver 1.0 - Bản đẹp 20 hiệu ứng)
Video code Ver 1.0
